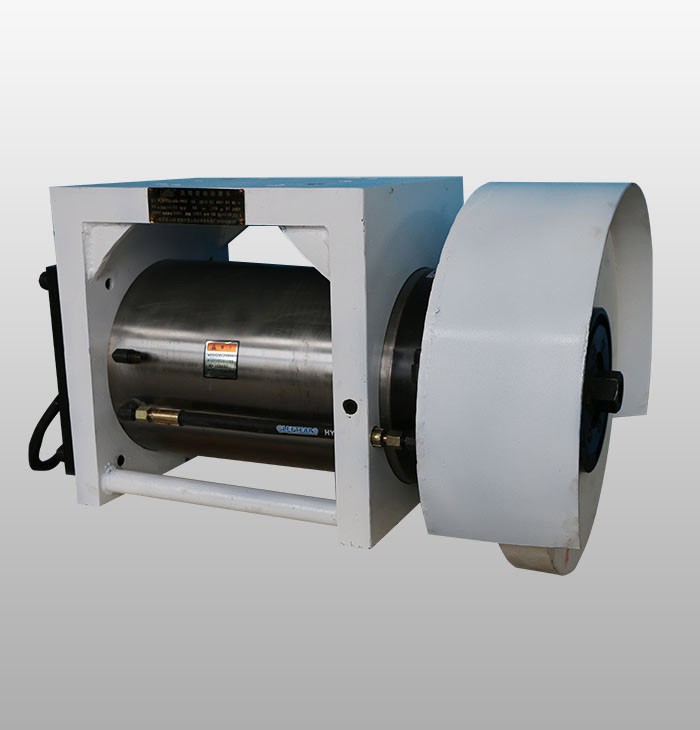

龍門銑床電動磨頭簡介：
　　龍門銑床電動磨頭，采用同軸式一體化設計；配套自身水冷系統；甄選:優質合金鋼、不銹鋼；高精度軸承；高靈敏度運行保護模塊；整體結構剛性好，運行穩定，出軸徑跳＜0.005mm。適合連續工作制。特別適合配套龍門刨床，龍門銑床使用。一次裝夾工件，可以同時磨削平面、外圓、燕尾槽等各部位尺寸。整機精度高，振動＜0.002mm，磨削效率高，安裝方便快捷。
　　裝配龍門刨床、龍門銑床的液冷電動磨頭：
　　簡介；MLMW系列龍門電動磨頭，采用同軸式一體化設計；配套自身水冷系統；甄選：優質合金鋼、不銹鋼；高精度軸承；高靈敏度運行保護模塊；整體結構剛性好，運行穩定，出軸徑跳＜0.005mm。適合連續工作制。特別適合配套龍門刨床，龍門銑床使用。一次裝夾工件，可以同時磨削平面、外圓、燕尾槽等各部位尺寸。整機精度高，振動＜0.002mm，磨削效率高，安裝方便快捷。

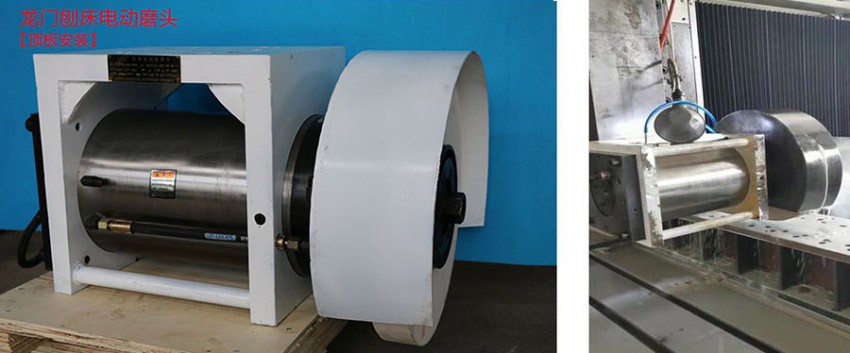

　　MLMW系列龍門電動磨頭有2種安裝形式：

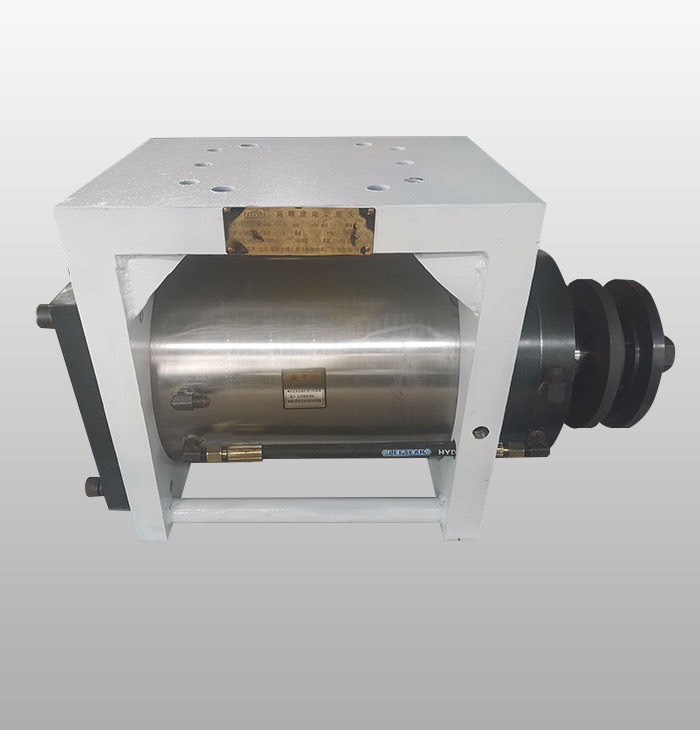

　　1、裝配在橫梁底部，采用頂板安裝形式，電動磨頭隨橫梁上下移動，磨削行程可調。安裝方便快捷。選擇空間大。
　　適合所有龍門刨床、龍門銑床升級改造使用。
　　2、裝配在側刀架上使用，電動磨頭隨橫梁上下移動，磨削行程靈便。安裝方便快捷。

　　水冷變頻電動磨頭使用說明書

　　1、主機開箱：主機軸端配保護架，開箱后，應吊裝主機吊環及砂輪端機身，嚴禁碰撞，嚴禁吊裝軸頭，否則易造成軸頭彎曲。
　　2、吊裝主機固定架的吊環，裝配到車床安裝位置。
　　3、裝配磨頭夾盤、砂輪，用隨機法蘭螺母固定、壓實。
　　4、MHS系列磨頭采用純凈水閉合循環冷卻。
　　5、循環水：主機配套循環水小閥門確認在開通。開啟水箱配套的循環泵。警示：確認磨頭主機冷卻循環水正常工作后，方可開機。冬季使用，應采取防凍措施!停機后應將磨頭水道的水排空。無水冷循環冷卻的情況下，空轉或磨削運行時間單次累計不得超過30分鐘。
　　6、空轉：確認主機循環水正常工作方可接通變頻控制柜；開機空轉首先在500r/min 運行45分鐘后檢測溫度≥50℃，正常后方可提高轉速運行；首次使用應空轉120 分鐘后方可磨削工件，并采用磨床專用冷卻液降溫砂輪。
　　7、轉向：主機轉向嚴格按箭頭指示轉向使用。
　　8、進刀量：磨頭開始運行50小時內磨削量不易過大.之后磨削量選擇應根據工件硬度選擇合適進刀量。進刀量過大將影響磨頭精度。初始磨削工件，進刀量不宜超過0.03mm。
　　9、配置注油裝置的磨頭，應在每班前按規定油量注油一次。 必須采用相同的高溫油脂。
　　10、砂輪平衡：砂輪必須先裝入砂輪夾盤，做好靜平衡方可安裝。
　　11、磨削切削液：砂輪磨削加工應配合切削液使用，切削液及管路由使用方自行解決。
　　12、磨頭接線方法：先固定電源控制箱在立車側面上。控制箱上部輸入電源線進線，下部連接磨頭電源。
　　13、啟動、運行：用手轉動軸頭，檢查是否卡頓。若正常可接通控制柜電源，進入變頻調速控制，緩慢旋轉電位器，從低頻向高頻調整轉速，磨頭超過3000r/min高轉速磨削工件時，應相應增加砂輪切削液流量，減緩進刀量，并及時修正砂輪，防止砂輪磨料糊死磨削面，造成退刀現象。

　　調速方法
　　1、降低電樞電壓調速：降低電樞電壓調速，電樞回路必須有可調壓的直流電源，電樞回路及勵磁回路電阻盡可能小，電壓降低轉速下降，人為特性硬度不變、運行轉速穩定，可無級調速。
　　2、電樞電路串電阻調速：電樞回路串電阻調速，人為特性是一族過n的射線，串電阻越大，機械特性越軟、轉速越不穩定，低速時串電阻大，損耗能量也越多，效率變低。調速范圍受負載大小影響，負載大調速范圍廣，輕載調速范圍小。
　　3、弱磁調速：弱磁調速，一般電機，為避免磁路過飽和只能弱磁不能強磁，電樞電壓保持額定值，電樞回路串接電阻減至最小，增加勵磁回路電阻Rf，勵磁電流和磁通減小，電動機轉速隨即升高，機械特性變軟。

　　檢查電機電路的操作方法
　　1、拆卸電機的集成電路：拆卸時，用酒精燈火焰外焰加熱印刷電路板焊接成電路引腳焊盤，快速均勻地移動印刷電路板，直至所有焊盤的焊錫融化，用鑷子將集成電路從印刷電路板上取下，焊接時，將焊孔里的焊錫清除干凈，將集成電路插裝好，用接地良好的電烙鐵迅速焊接好各引腳，注意速度要快，以免因焊接時間長，引起局部溫度過高，損壞電路或焊盤。
　　2、拆卸功率器件：拆卸時，將MOS管或三端穩壓的管腳剪斷，然后分別焊下它們的引腳，這樣可以避免拆卸大管腳元件時損壞印刷電路板焊盤。
　　3、焊接集成電路、功率器件：焊接的竅門在于是否能一次性焊接好，因?yàn)殡娎予F是有一定熱量的，如果將電烙鐵長時間的停留在焊接處，很可能會使電烙鐵上的熱量傳遞到非焊接的部件上，損壞高精度的部件，這就是電動車電元件焊接時，特別值得注意的地方，以此來避免損壞元件內部的電路。焊接集成電路、功率器件，首先要除去多余的焊錫，使焊錫清潔，要讓焊盤孔清晰可見，然后用小于等于30W的電烙鐵將集成電路和功率器件焊錫在相應的位置上。

　　水冷變頻磨頭控制箱接線說明書
　　1、本系列水冷磨頭控制箱適用于MHS系列水冷變頻磨頭。具備變頻啟動運行模式；控制面板視覺直觀、操作靈便；配置電流表、電壓表、急停按鈕、變頻開關、變頻調速旋鈕。控制箱內配置電源總閘、過載保險、過熱保護器等保護裝置。
　　2、接線方法：
　　（1）超溫保護器2條紅色線接線方法：
　　A.接入電機線圈超溫保護器PT100(110℃斷電)；
　　B.若沒有接入電機線圈超溫保護器PT10，必須將2條紅色線分別用絕緣膠布包好。
　　（2）電源線U.V.W接線方法：
　　A.將電源線U.V.W連接水冷磨頭電源線。
　　B.或?qū)㈦娫淳€U.V.W連接變頻器，再連接水冷磨頭電源線。
　　（3）以上接線完成后，接通電源，面板電壓表顯示380V工作電壓。
　　選擇工頻或變頻啟動運行。運行過程中若磨頭線圈超溫或超電流熱繼電器和PT100將斷電，排出故障方可再次啟動電源。
